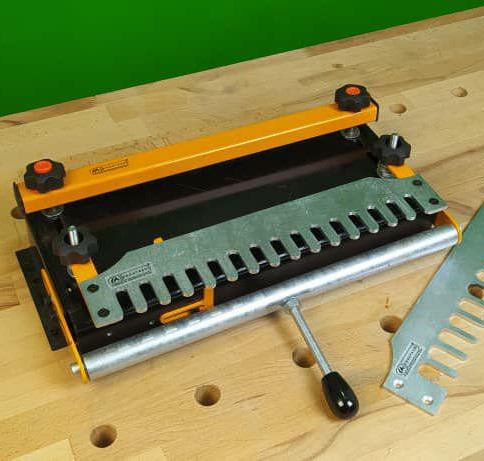

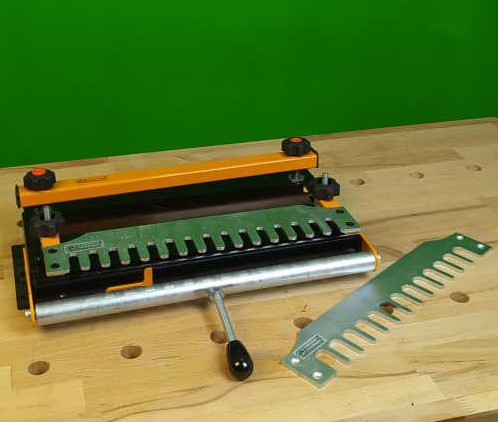

در صنعت چوب برای ساخت و تولید انواع محصولات چوبی از ابزار آلات و دستگاه‌های مختلفی استفاده می‌شود. ساخت هر وسیله و سازه در این صنعت باید طبق مراحل و اصول مشخصی انجام شود. یکی از مهمترین مراحل ساخت، اتصال قطعات چوبی به یکدیگر است. برای اتصال وسایل نیز نیاز است از تجهیزات خاصی استفاده کرد تا کار اصولی و با کیفیت انجام شود. روش‌های زیادی برای مونتاژ قطعات چوبی کنار هم وجود دارد که براساس نیاز و نوع کار مدنظر قرار می‌گیرد. اتصال دم چلچله جزء محکم‌ترین و خاص‌ترین اتصالات در کارگاه‌های نجاری است. برای چنین مونتاژی باید از تجهیزاتی مانند شابلون یا تیغ دم چلچله استفاده کرد که کاری زمانبر است زیرا باید با دقت بالایی انجام شود. اما امروزه با پیشرفت‌هایی که در دنیای صنعت چوب شده است، دستگاه‌هایی تولید شده که این کار را سریع‌تر و راحت‌‌تر انجام داد. جیگ اتصال بند انگشتی چوتاشی یکی از دستگاه‌های کاربردی در هر کارگاه نجاری می‌باشد که کار اتصال دم چلچله سازه‌های مختلف چوبی را می‌توان با آن انجام داد. در ادامه ویژگی و مشخصات فنی جیگ اتصال بند انگشتی چوتاشی کد 5910 را شرح خواهیم داد.

ویژگی جیگ دم چلچله نجاری ساخت ایران

همانطور که گفته شد، اتصال دم چلچله در مرحله مونتاژ قطعات چوبی بسیار کاربردی می‌باشد زیرا به سازه دوام بالایی می‌دهد. اما این کار وقت گیر است زیرا باید با دقت بالایی انجام شود، کوچکترین خطایی در این کار می‌تواند کل اتصال را ناقص کند. به همین دلیل شرکت چوتاشی با تولید دستگاه جیگ دم چلچله (Dovetail jig) این مشکل نجاران را برطرف می‌کند و سرعت عمل بالایی آنها را در این کار بالا می‌برد. با جیگ اتصال بند انگشتی می‌توان بین دو قطعه چوب اتصال دم چلچله‌ای یا بند انگشتی را با کیفیت بالا انجام داد.

نحوه کار با دستگاه جیگ اتصال بند انگشتی

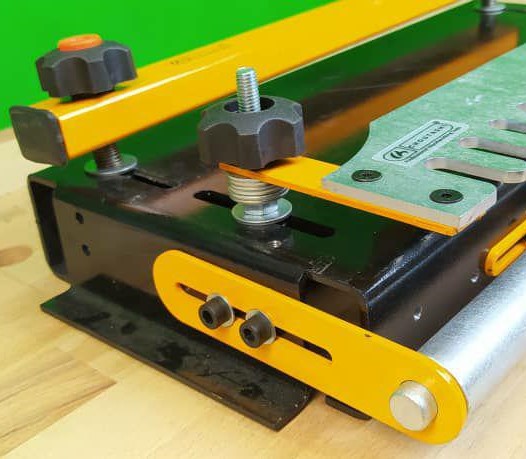

با استفاده از این محصول می‌توان برای جعبه‌ها و کشوها یک اتصال دم چلچله‌ای بسیار دقیق را در کمترین زمان ایجاد کرد. با این جیگ برای ثابت نگه داشتن دو قسمت اتصال به صورت 90 درجه استفاده می‌شود که ایجاد زبانه و فاق توسط دستگاه فرز نجاری انجام می‌شود. پس از ثابت کردن چوب‌ها تیغچه دم چلچله یا شیار زن را بر روی فرز نجاری نصب کنید تا با حرکت بر روی شابلون مورد نظر شیارها به صورت منظم ایجاد شود. در ابتدا چوب‌های مورد نظر برای ساخت باکس کشو یا جعبه را برش دهید. دو قطعه از چوب را به صورت 90 درجه روی جیگ ثابت کنید. دقت کنید لبه‌های قطعات باید کاملا به صورت مماس و لب به لب هم باشند. با استفاده از پیچ‌های تنظیم که در قسمت بالایی و روبروی جیگ قرار دارد، می‌توانید مقدار جلو یا عقب بودن دو قطعه نسبت به هم را تنظیم کنید تا پس از اتصال قطعات کاملا لب به لب قرار بگیرند و تمامی قطعات به یک شکل و در یک راستا شیار بخورند. پس از این کار شابلون مورد نظر را بر روی جیگ قرار داده و با دو عدد پیچ آن را روی چوب بالایی محکم کنید.

تجهیزات موردنیاز برای کار با دستگاه جیگ اتصال دم چلچله

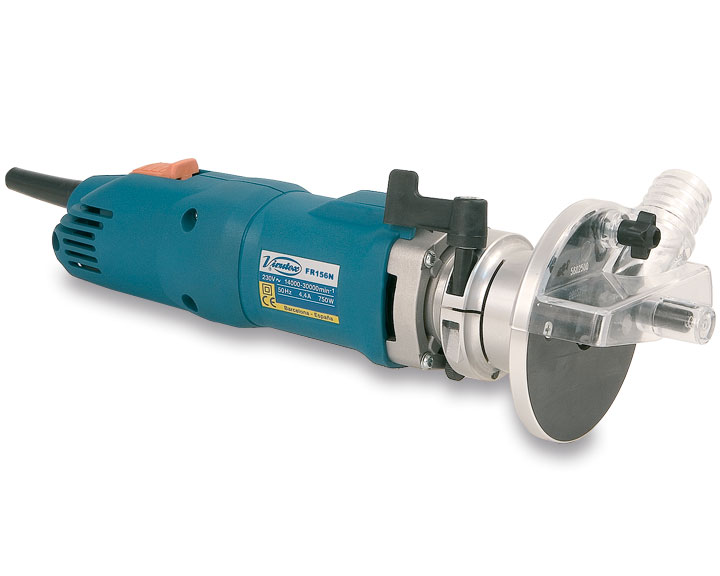

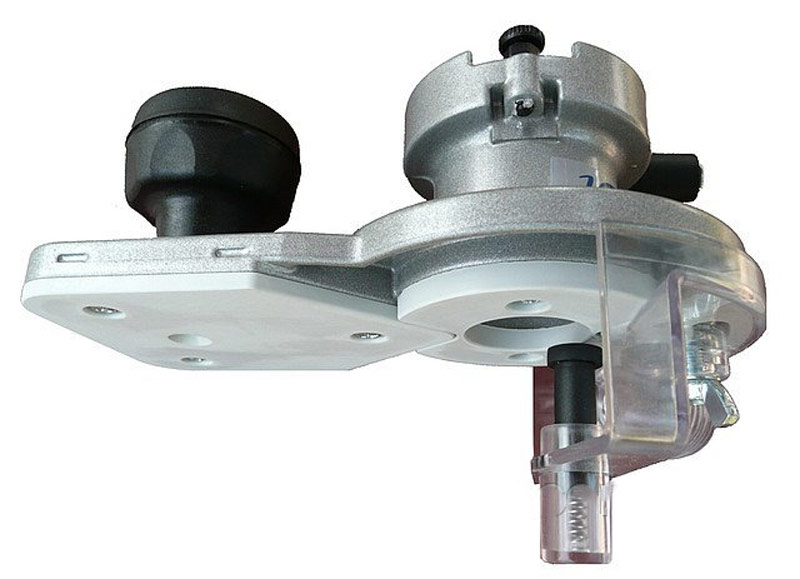

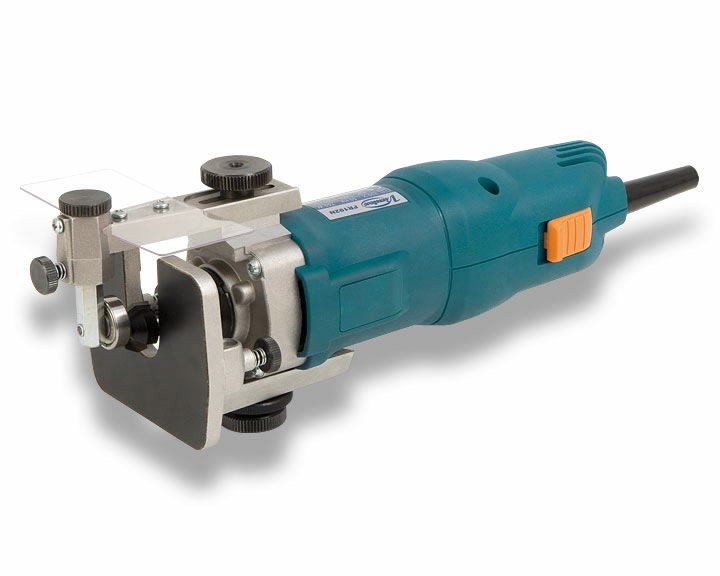

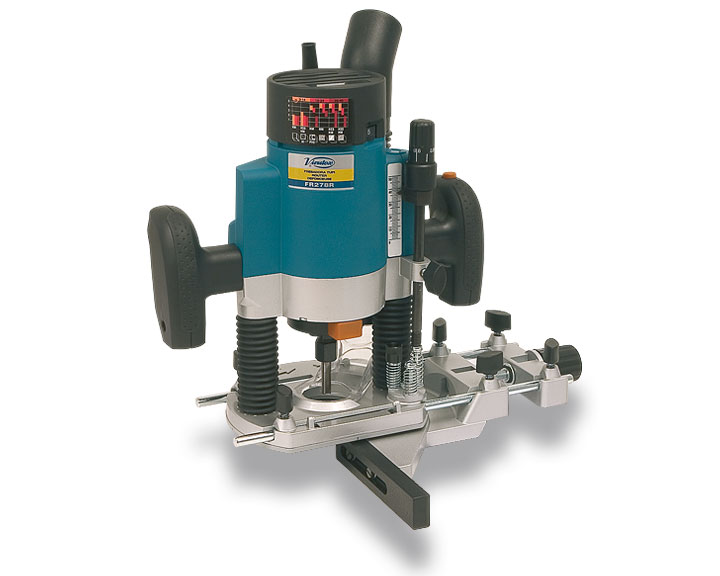

زمان استفاده از این محصول باید نکات ضروری را در نظر داشت تا حین کار دچار مشکل نشد. لازم است دستگاه فرز مشتی نجاری با بوش راهنما قطر 10.5 میلی‌متر یا اورفرز نجاری با بوش قطر 18 میلی‌متر را در اختیار داشت. فرز دم چلچله با زاویه 14 درجه با مقطع 15 میلی‌متر و ارتفاع 14 میلی‌متر را مدنظر داشته باشید. همچنین جهت کار با دستگاه اور فرز، فرز دم چلچله سایز 12 و شفت 6 برای استفاده از فرز مشتی را تهیه کنید. نکته مهم در زمان کار و اتصال زنی با دستگاه جیگ اتصال بند انگشتی یا شابلون اتصال دم چلچله این است که باید از دستگاه فرز نجاری استفاده کنید. جایگزین این دستگاه می‌تواند اورفرز یا فرز مشتی نجاری نیز باشد. نکته ایمنی و مهمی که باید هنگام کار با این نوع جیگ اتصال در نظر بگیرید، قبل از روشن کردن دستگاه فرز، حتما آن را روی شابلون قرار دهید، با دو دست محکم بگیرید، سپس دستگاه را روشن کنید. قبل از انجام اتصال روی قطعه کار اصلی، چند اتصال تستی روی چوب‌های اضافه انجام دهید تا از تنظیمات دستگاه مطمئن شوید. شابلون باید روی میز از طریق 4 پیچ ثابت شود تا از حرکت آن حین کار جلوگیری شود. در صورتی که بخواهید شابلون دم چلچله را به میز کار متصل کنید، می‌توانید بدنه اصلی آن را روی یک تخته با ابعاد حدود 20 در 50 پیچ کرده و از طریق گیره پیچ دستی به میز ثابت کنید. پس از خارج کردن دستگاه از کار، ابتدا دستگاه را در محل خاموش کنید، بعد شابلون را بیرون بکشید. تجهیزات دمونتاژ شده جیگ اتصال بند انگشتی را در تصویر زیر می‌توانید مشاهده کنید.

مشخصات فنی جیگ دم چلچله زن قطعات چوبی

جیگ دم چلچله زن قطعات چوبی علاوه بر ویژگی‌های ذکر شده از مشخصات فنی زیر برخوردار است:

• ساخت ایران
• بدنه کاملا فلزی
• رنگ الکترو استاتیک
• کارگیر تا عرض 30 سانتی‌متر
• دارای یک شابلون دوطرفه بند انگشتی و دم چلچله
• امکان نصب شابلون با طرح‌های متنوع و سایزهای گوناگون

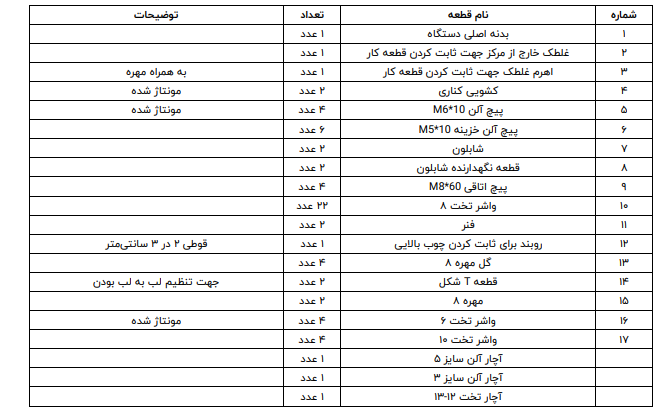

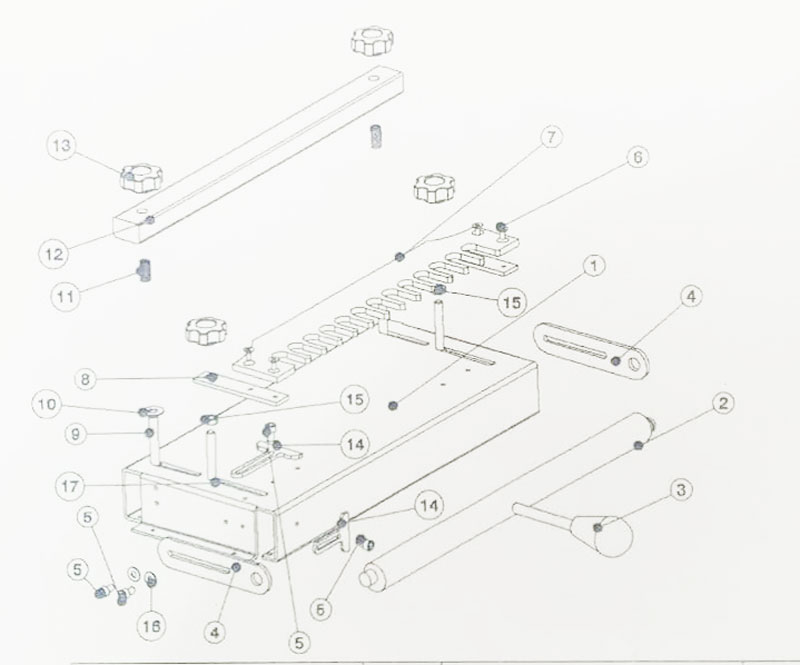

دارای قطعات دمونتاژ شده:

• 1 عدد غلطک خارج از مرکز برای ثابت کردن قطعه کار
• 1 عدد اهرم غلطک جهت ثابت کردن قطعه کار با مهره
• 2 عدد کشویی کناری مونتاژ شده
• 4 عدد پیچ آلن M6*10 مونتاژ شده
• 6 عدد پیچ آلن خزینه M5*10
• 2 عدد شابلون
• 2 عدد قطعه نگه دارنده شابلون
• 4 عدد پیچ اتاقی M8*60
• 22 عدد واشر تخت 8
• 2 عدد فنر
• 1 عدد روبند برای ثابت کردن چوب بالایی (قوطی 2 در 3 سانتی‌متر
• 4 عدد گل مهره 8
• 2 عدد قطعه T شکل برای تنظیم لب به لب بودن
• 2 عدد مهره 8
• 4 عدد واشر تخت 6 مونتاژ شده
• 4 عدد واشر تخت 10
• 1 عدد آچار آلن سایز 5
• 1 عدد آچار آلن سایز 3
• 1 عدد آچار تخت 12-13
• دستگاهی مناسب برای اتصال انواع باکس کشو و قفسه

در فیلم زیر می‌توانید نحوه مونتاژ جیگ اتصال بند انگشتی (دم چلچله) را مشاهده کنید.

قیمت جیگ اتصال بند انگشتی نجاری چوتاشی کد 5910

برای اطلاع از قیمت جیگ اتصال بند انگشتی نجاری چوتاشی کد 5910 لطفا به تگ قیمت محصول مراجعه فرمایید و در صورت نیاز به مشاوره قبل از خرید، با چوبینر تماس حاصل نمایید.

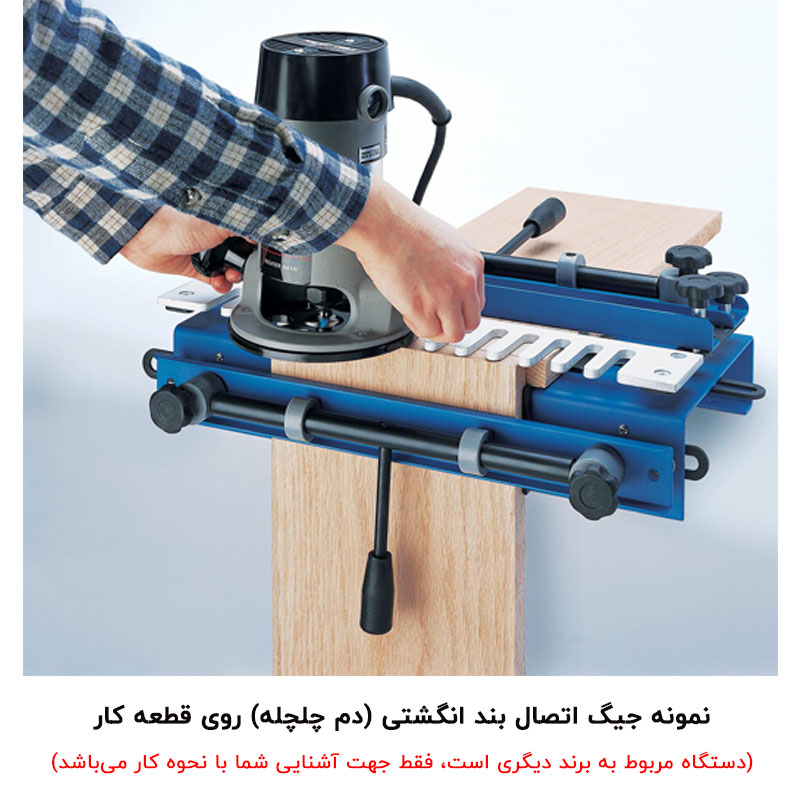

در فیلم زیر می‌توانید فیلم نحوه کار با جیگ اتصال بند انگشتی (دم چلچله) را ببینید. این فیلم از جیگ اتصال بند انگشتی با برند دیگری می‌باشد، فقط جهت آشنایی شما با نحوه کار قرار داده شده است.
